焊接绝热气瓶检漏原因

发布日期：2017-08-17 作者：http://www.lamoko.com 点击：

杜瓦瓶检漏

焊接绝热气瓶 (Welded Insulated Cylinder) 俗称杜瓦瓶，是液化天然气、液态氧气、车载天然气、低温液体的主要存储装置，广泛应用于液化气体生产、存储、运输、使用等领域，对于气瓶的密封性尤为重要，任何的泄露都可能导致气体的损失，如果承载的是天然气或者可燃性气体，很有可能产生爆炸的危险，所以对于杜瓦瓶(焊接绝热气瓶)的检漏非常必要。

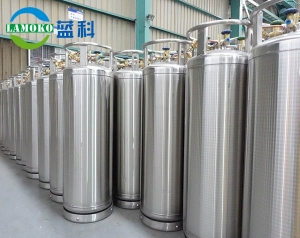

焊接绝热气瓶

杜瓦瓶(焊接绝热气瓶)检漏原因

焊接绝热气瓶 (Welded Insulated Cylinder) 俗称杜瓦瓶，是液化天然气、液态氧气、车载天然气、低温液体的主要存储装置，广泛应用于液化气体生产、存储、运输、使用等领域，对于气瓶的密封性尤为重要，任何的泄露都可能导致气体的损失，如果承载的是天然气或者可燃性气体，很有可能产生爆炸的危险，所以对于杜瓦瓶(焊接绝热气瓶)的检漏非常必要。

杜瓦瓶(焊接绝热气瓶)检漏方法

Pfeiffer HLT550 氦质谱检漏仪提供两种检漏模式, 真空模式(vacuum mode) 及正压模式 (sniffer mode), 杜瓦瓶(焊接绝热气瓶)多采用氦质谱检漏仪的负压模式既真空模式检漏，将氦质谱检漏仪与真空系统连接，由于HLT550不带有前级泵，所以可以使用现场使用的抽真空系统作为氦质谱检漏仪的前级泵，最好连接在进气口附近（也就是真空泵组的进气口处），真空系统都会有泵组在抽真空，所以在泵的进气口处连接检漏仪是在气流的运动方向上，很容易有一部分分压分给检漏仪,从而达到检漏的效果。

焊接绝热气瓶检漏形式说明

使用氦质谱检漏仪真空模式检测真空焊接炉是业界所采用的最广泛的检测方法，杜瓦瓶(焊接绝热气瓶) (Welded Insulated Cylinder) 使用真空系统抽真空，检漏仪连接在真空泵组进气气端，由于气流都会走向真空系统，如果喷氦气有漏点的话，都会经过检漏仪抽气口，氦质谱检漏仪检测到氦气后就可以在漏率上有一个变化，从而达到测量效果。
