如何降低LNG加气站放散率

当我们知道了放散率产生的原因，就要知道如何去降低放散率？这个问题就是目前最需要解决的问题。

LNG真空绝热储罐、真空泵池等设备在目前工艺水平下无法达到绝对的真空绝热状态，因此这些设备会与外部会发生缓慢的热交换，形成BOG气体。

通过以上对BOG产生的原因分析，可以从以下几方面控制BOG量的产生：设备方面由于目前的真空设备制造技术条件，设备无法达到绝对真空状态，这个问题是无法回避的，只有尽量的采取措施来控制，主要有以下几个途径：首先，设备尽量采用绝热效果好的设备，如用真空缠绕储罐代替珠光砂填充的LNG储罐。当然这需要从资金、车源考虑是否划算。

其次，LNG管道最大工作压力一般为1.6MPa，储罐最大工作压力一般为0.8MPa，将储罐的最大工作压力提高至1.2MPa，增加了储罐的储存时间，同时也会减少BOG的排放。最后，要定期检验真空设备及真空管道的真空度，不合格时重新抽真空，使设备处于最佳工作状态。

操作方面不同的操作方法也会造成BOG的产生量不一样，其中最主要的操作有两个方面：

第一、卸车操作卸车需要将槽车压力增压到高于储罐压力时才能进行，但设备经过一段运行时一般压力较高，通常能达到0.6MPa以上，而槽车压力一般较低，约为0.2MPa左右，如果直接对槽车增压、且对储罐排放将会增加大量排放。这时候，如果进行槽车、储罐压力平衡操作，然后对槽车增压，这样操作，卸车时基本不会产生排放。

第二、设备停机时的操作因设备加气完成后，泵会停止运行，这时候，泵池及管道中会有许多残留液体，这部分液体气化速度相当快，如果停机时间较长的时候可以用以下操作减少BOG的产生：将储罐所有气相根部阀关闭，液相根部阀打开，管道及泵池内压力上升时，LNG会被压回储罐，因管道及泵池的吸热率比储罐的吸热率高得多，这也达到了减少BOG的目的。设计方面设计方面，要少排放其实就是要满足泵的正常工作，首先要使储罐与泵的高差满足泵的净正吸入压头（NPSH）要求，因各种泵的NPSH要求不一样，在此就不一一列举。然后就是泵的进液及回气工艺管线要合理布置。现阶段各加气站工艺设计中存在的主要问题及解决方案如下：储罐至泵的距离太远，造成吸热量增加。解决方法是场站布置时在满足相关规范安全距离要求的情况下，尽量缩短泵与储罐管口的直线距离，最好在3米以下，同时进液及回气管线尽量采用真空管道，如果条件不允许的情况下采用保温处理。泵进液管线压力损失大，阻力大，主要现象有:弯头、阀门设计过多，选用的管件不合理。这些都会造成进液速度跟不上，从而导致放散率增加。

解决的方法有两方面，就是减小进液管道沿程压力损失及局部压力损失。减少沿程压力损失的方法有：

1、选用内壁较光滑的管件、管道；

2、尽量减少波纹软管的使用，因为波纹软管的阻力比普通不锈钢管道大得多；

3、进液管道保持合理的坡度。

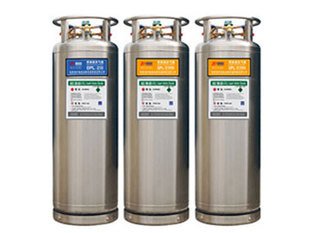

低温气瓶减少局部压力损失的方法有：

1、减少不必要的阀门、弯头、三通、变径的设置，工艺管线上的阀门并不是多多益善，因为当流体每经过一道阀门 时，其在阀门中所受到的阻力远远大于管道摩擦的阻力，所以阀门的安装应以满足安全和工艺要求为宜；

2、不得不选用弯头的，采用相对光滑、弯曲半径大的弯头，避免采用直角弯头及小半径弯头；回气管线布置不合理，导致回气不畅。首先回气管路也应采用真空或发泡保温，因为泵预冷及运行过程中，回气管线低于储罐液位的位置也是会充满液体的。其次有很多LNG站的回气管线会出现上翻下翻的状况，还有就是采用波纹软管连接管道也会产生上翻下翻现象，这样液体就会积聚在低洼处，形成液封，造成回气不畅。

另外，回气管线还应设置一定的坡度，由于泵运行过程中，管道会一直从外部吸热，产生气泡回储罐，设置坡度后，气泡在LNG浮力作用下将沿管道方向产生一个分力，克服管道摩擦力回到储罐，使回气速度更快。管理方面从各地投运的加气站来看，在投运之初，车辆改制的较少，日加气量少，这样LNG需储存时间长，如一罐50m3的LNG大概在20天时间压力就会从0.3MPa升至0.8MPa，如果储存超过这个时间就会造成大量排放。BOG的利用BOG的产生是不能杜绝的，只能采取措施来加以控制。在有条件的 LNG加气站 ，还可以对BOG加以应用。如在具有城镇燃气管网的城市，还可将LNG储罐内的BOG气体导出，通过BOG加热器加热到接近常温，经调压、计量加臭后，引入民用燃气管网中。另外BOG气体还可以用于取暖、燃烧等用途。但各种利用都要满足相关的安全规范要求，同时需特别注意的是经安全排放的EAG是不允许进行回收，这样不符合相关的安全规范。
