杜瓦瓶的生产技术解析

发布日期:2019-09-16 作者:www.lamoko.com 点击:

 杜瓦瓶生产单元及组线模式 :

  根据结构特点将杜瓦瓶内外层筒生产分开两条物流线生产,组装时汇总到公共物流线。基本模式如下:

 1.内外筒独立生产

 1.1.内筒   ---封头(外定制)检验---封头接管组焊(手工氩弧焊工位)---送到与筒身组对的位置(物料小车)   ---定尺板(外加工或自加工)检验----卷圆(3轴卷板机,带小卷边直线段)---输送到纵缝焊接工位(物料小车)---纵缝自动焊(TIG,MIG或等离子焊工艺,根据筒身规格和壁厚定)---输送到与封头组焊的工位(物料小车)---环缝自动焊接(锁定卷边插接,MIG焊)----从操作者对面输送组焊结束筒体(辊道平台)-----清洗打压检验---放置在翻身小车上---包绝热层(专用绝热层缠绕工装)----与外筒身组对装配(缠绕机吊装工位上垂直与外筒身组对)

 1.2外筒   ---定尺板(外加工或自加工)检验----卷圆(3轴卷板机,带小卷边直线段)---输送到纵缝焊接工位(物料小车)---纵缝自动焊(TIG,MIG或等离子焊工艺,根据筒身规格和壁厚定)---输送到与封头组焊的工位(物料小车)---环缝自动焊接(锁定卷边插接,MIG焊)----从操作者对面输送组焊结束筒体(辊道平台)---内壁焊接筒冷却盘管(气焊)----放置到翻身小车上----与内筒身组对(缠绕机吊装工位上垂直与外筒身组对)

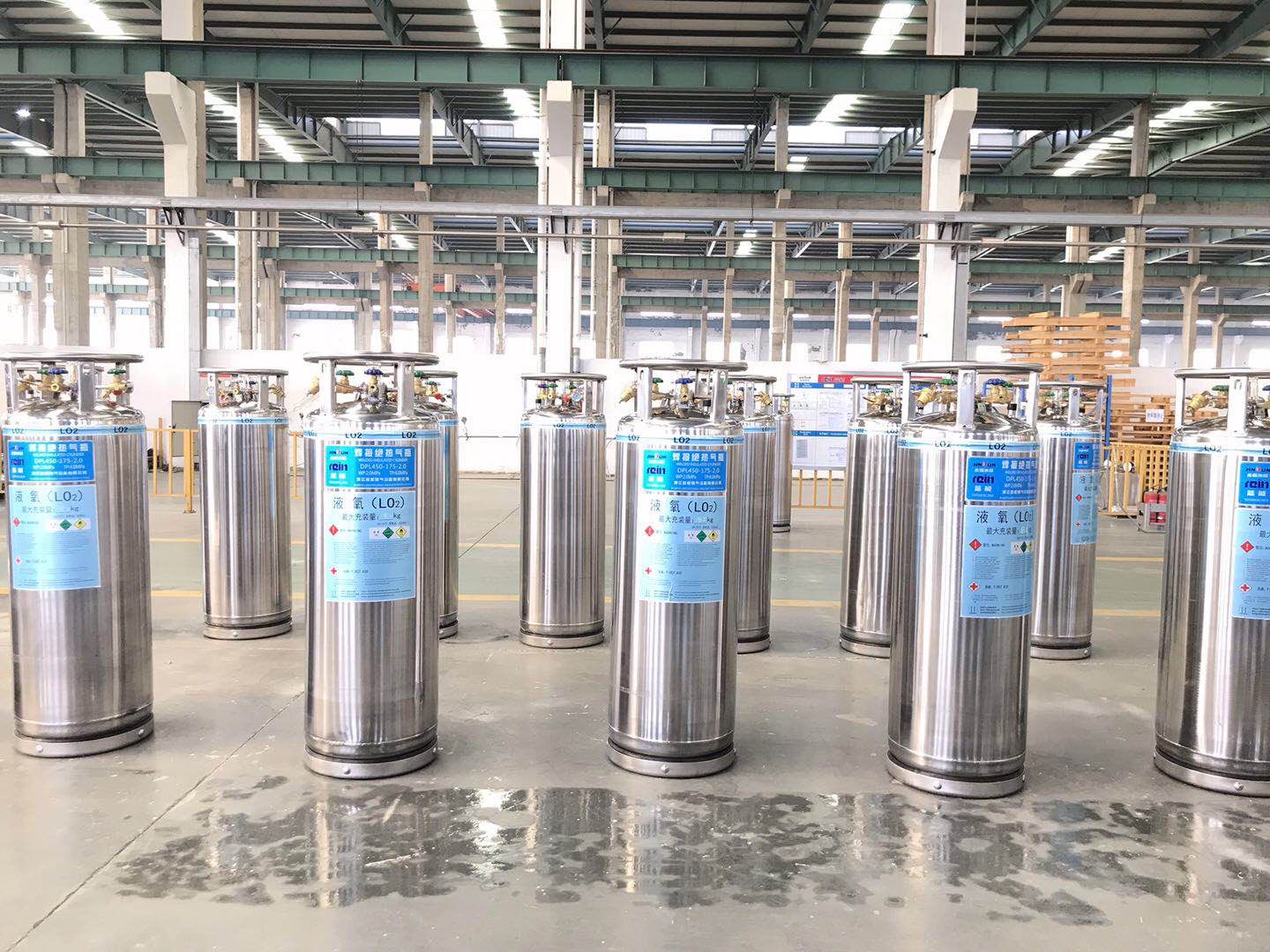

杜瓦瓶

 1.3内外筒成品   组对好的工件安装外封头----环缝自动焊接(采用MIG焊)---放置在翻身小车上----平移工件到水平输送带上-----筒体封头外紧固件和提手焊接(手工氩弧焊)----检漏仪检查   ----包装入库   对于大的低温容器,物流线和纵环缝焊接基本共线生产,及物流输送小车,纵环缝焊接,外筒内壁自动焊接铜冷却盘管,筒体抛光,检验等,结合生产实际情况确定。一般按如下流程进行:

  定制板料检验----移到卷圆工位---真空吸盘吊装到卷圆送料段---送料卷圆---移出卷圆筒体----纵缝焊接(采用等离子或MIG焊)---移出纵缝工位(内筒包绝热缠绕膜,外筒自动焊铜冷却盘管)----封头组对----环缝焊接----内外筒组焊结束-----封闭式抛光房进行外壁抛光---检漏仪检验—包装入库

  杜瓦瓶 - 玻璃杜瓦瓶的说明 杜瓦瓶是储藏液态气体,低温研究和晶体元件保护的一种较理想容器和工具。本公司的玻璃杜瓦瓶,由于保温性能良好,已广泛应用于科学研究,医疗卫生,石油钻探等各有关领域中。玻璃杜瓦瓶由于结构简单,保温性能良好,透明,密封度好,因此它比金属杜瓦瓶具有独特的优点。
