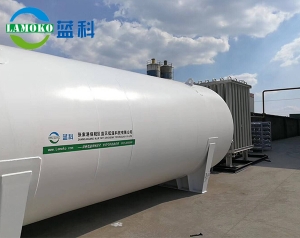

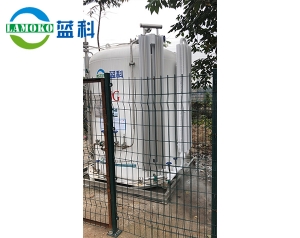

低温储罐的主要结构特点以及工艺描述

1 低温储罐 低温气瓶采用真空绝热，绝热材料为珠光砂。

2 顶部充液设计有多孔淋充结构，可以使低温液体在充入内容器时稳静。并可使内容器中的部分气相被低温吸收液化，以保持充装过程中内容器气相压力的相对稳定性。

3 内胆和外壳间的支承结构采用上部不锈钢拉带下部不锈钢管支撑方式。设备正常工位下（立式），内胆及其储存介质的重力载荷通过3根不锈钢管传递到外壳上，最终传递到外壳支腿和设备基础上，避免产生额外的偏心力矩载荷，该结构同时保障了设备工作时低温工况下内胆自由收缩的需要。

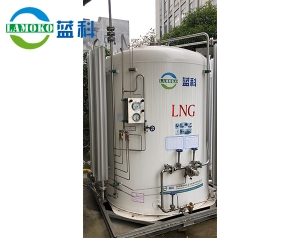

4 储罐的低温管路从罐体下端集中引出，便于操作维护。为保证罐体能稳定安全地储存低温液体，罐体设置有多重安全装置和仪表：配置液位计，压力表，夹层设有外筒防爆装置，内胆设有组合安全系统，此外还有管路安全阀等。

工艺描述

1　气体置换处理

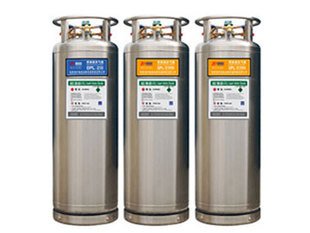

焊接绝热气瓶

储罐在首次使用前必须进行气体置换处理，利用氮气吹扫置换管道及储罐内空气。

2　稳压及故障排除

打开增压器输入阀，可提高储罐内压力，如发现紧急情况可打开气体排放阀进行泄压。在工作状态下，储罐一旦超压可以通过安全阀和爆破片进行泄压。

3　测量

根据液位计的读数参照液位对照表可以读出低温储罐的实际装载容积；根据压力表可以读出储罐的工作压力；在储罐检修期间或者运行过程中如果发现储罐压力升速异常，可以通过真空热偶规管测量夹层的真空度
